自从上月中旬AMD发布B550芯片组以来,市面上的B550主板新品就如雨后春笋般不断涌现出来,各大主板厂商都相继推出了旗下的B550产品,当然华擎也不例外,而本期我们将带大家体验的就是这款华擎B550M Steel Legend主板。

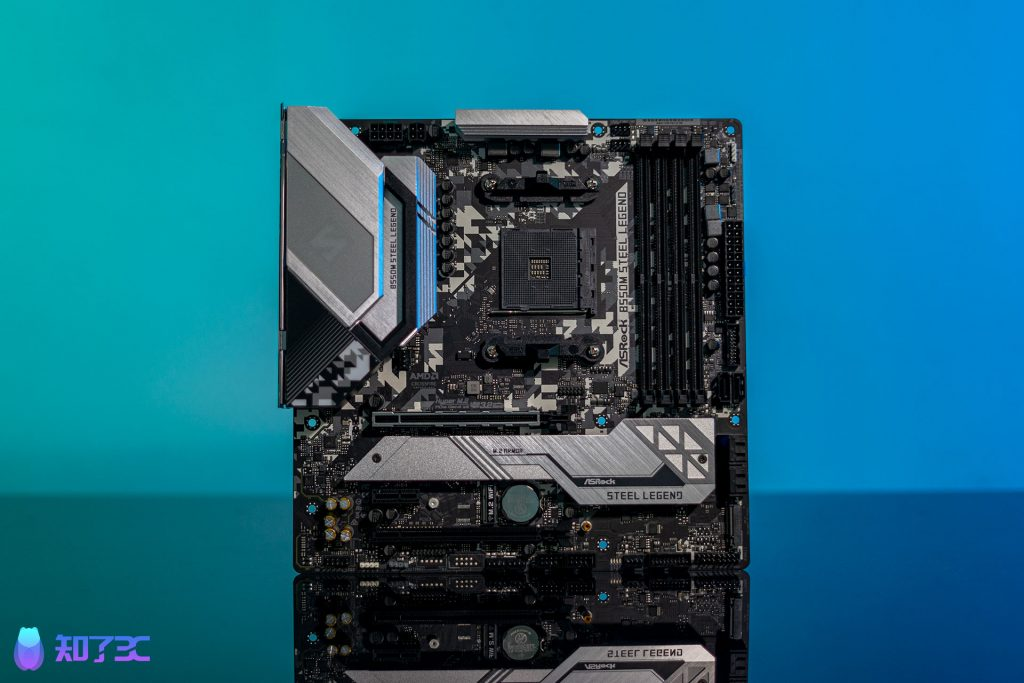

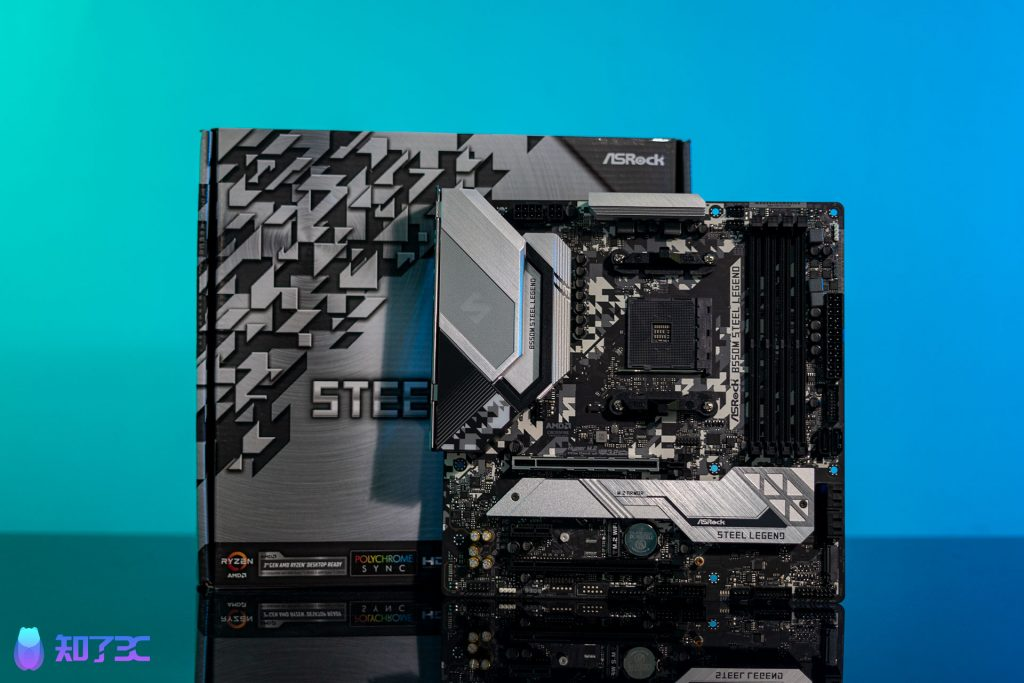

作为华擎旗下饱受好评的钢铁传奇系列,B550M Steel Legend延续了之前硬朗、科技感十足的设计风格,主板散热片、一体式IO装甲均采用银黑混搭的色彩搭配设计,辅以多角度的金属拉丝工艺来提升产品质感,整体给人感觉相当扎实。

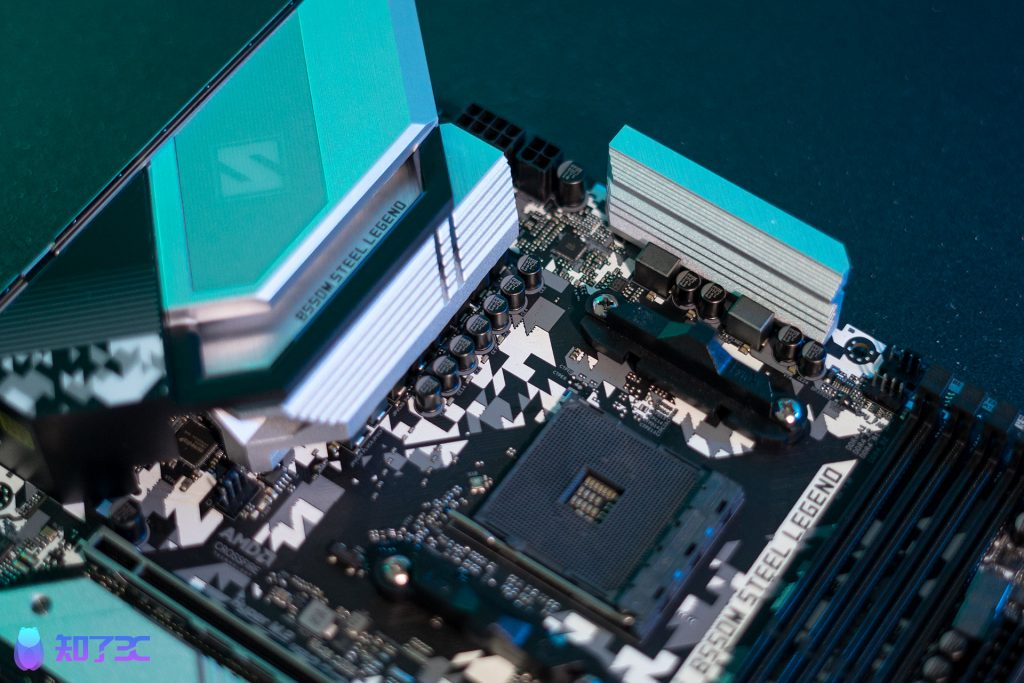

撇去外观不谈,想必各位更为关心的还是这款主板的规格,供电这块华擎B550M Steel Legend采用了10相供电设计,板载50A Dr.MOS供电模组、Nichicon 12k 黑色日系电容以及60A 高效电感,并加入了大面积的散热片帮助供电模块散热,除了传统的24Pin主板供电以外,还加入了8+4Pin的扩展供电,用于满足CPU等核心硬件的供电需求,至于实际效能如何此处我们先按下不表;

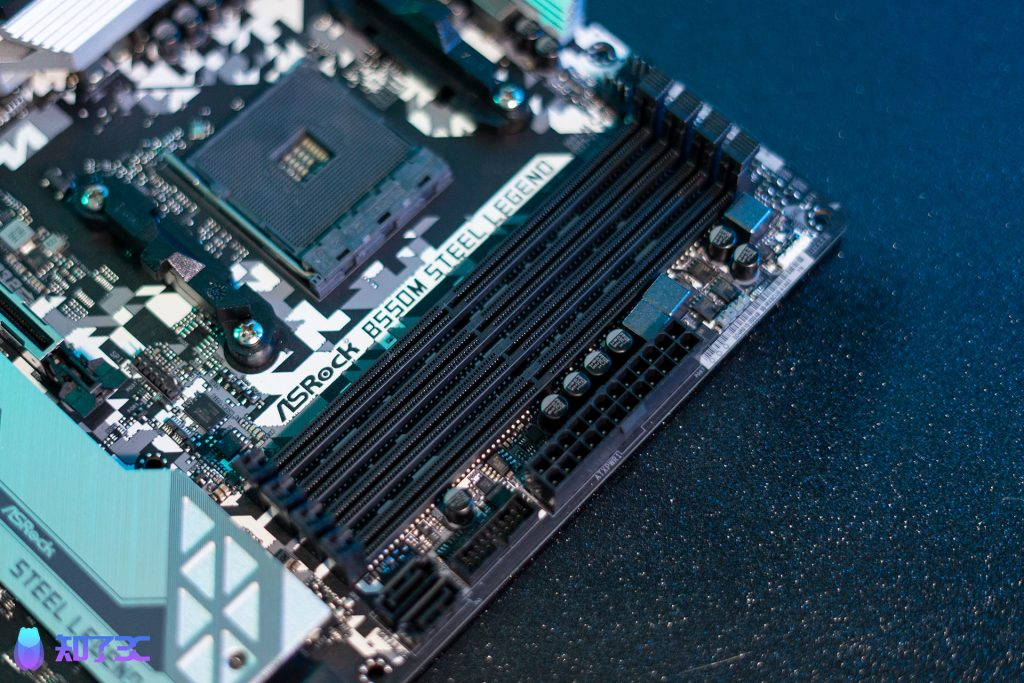

内存方面最高可支持DDR4 4733+MHz的高频内存,4槽双通道设计,最大可扩展到128G的内存容量,并且支持ECC;

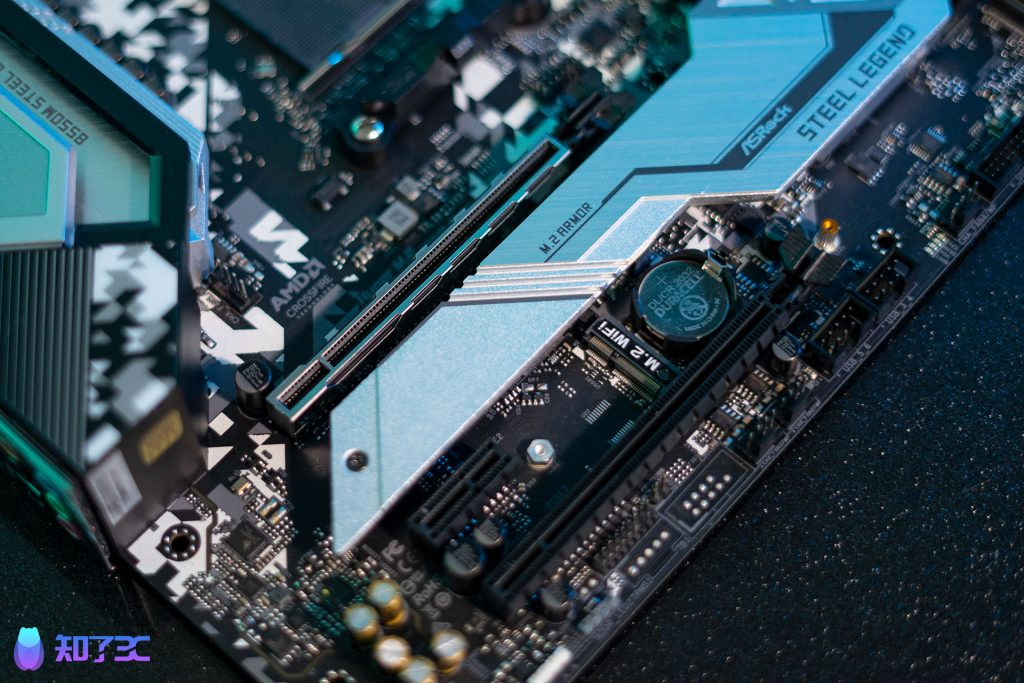

除此之外其板载两条PCI-E x16插槽,支持PCI-E 4.0标准(需搭配AMD三代锐龙处理器),还有一条PCI-E x1插槽用于扩展;并且在最常用的PCI-E x16插槽上加入了加固装甲,缓解日常使用中显卡对主板插槽的压力,增加产品使用寿命,细节好评;

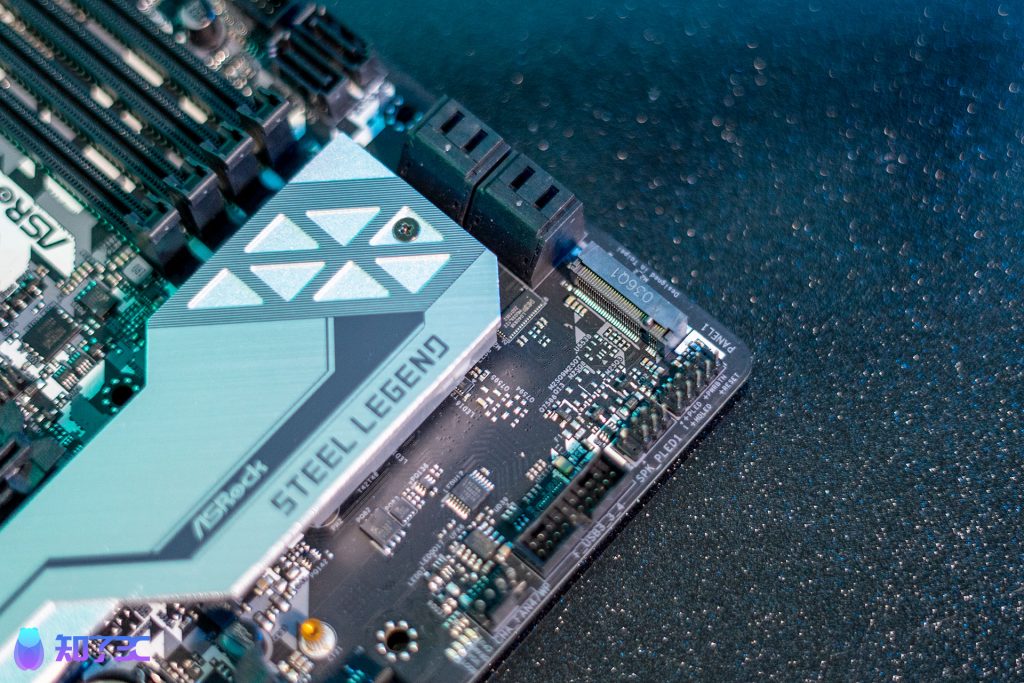

存储扩展方面,B550M Steel Legend给到了两个M.2插槽,其中一个支持PCIe 4.0×4通道,最大传输速率可达64Gb/s,并自带M.2 SSD散热装甲;

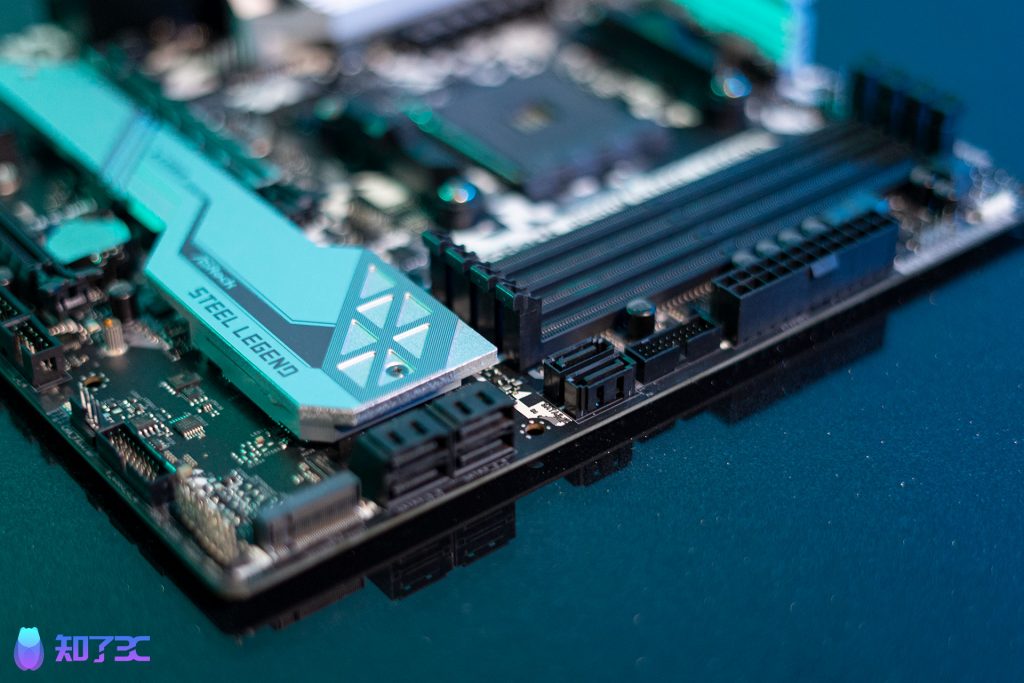

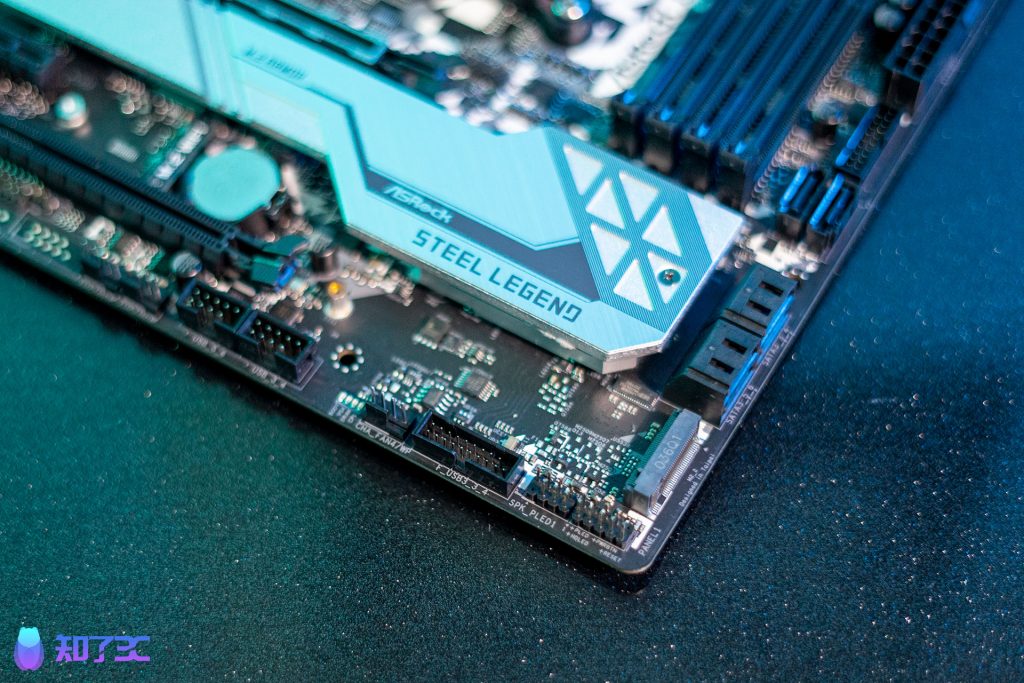

另外还提供了6个 SATA3 接口(6.0 Gb/s)用于磁盘扩展, 四个侧卧,两个直卧,便于装机理线,并且支持 RAID (RAID 0, RAID 1 和 RAID 10)、NCQ和热插拔,这样的存储扩展规格已经可以充分满足普通用户的需求了。

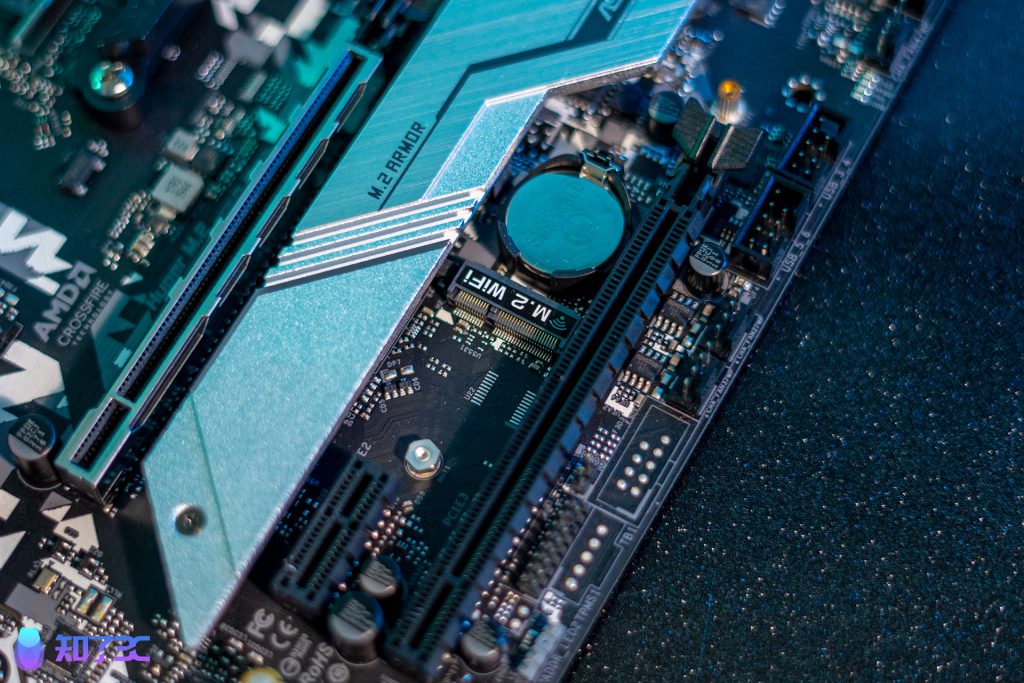

并且,B550M Steel Legend还预留了一个M.2 WiFi接口 (Key E), 支持 尺寸为2230的无线网卡,后续买个AX200的无线网卡加上去实现WiFi 6无线网络连接还是美滋滋的;

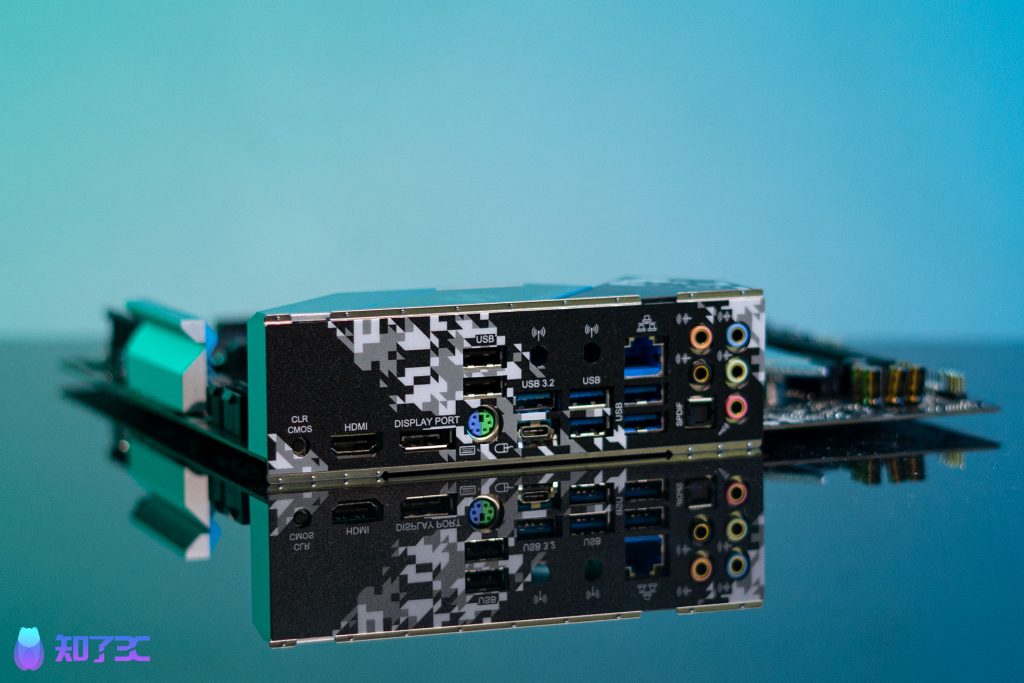

而I/O方面B550M Steel Legend给到了1个HDMI接口,1个DP1.4接口,1个PS/2键鼠接口以及两个 USB 3.2 Gen2接口(一个Type-A一个Type-C),4个USB 3.2 Gen1接口,2个USB 2.0接口,1个RJ45 2.5G以太网接口还有5个3.5mm的音频输入输出接口和 1个光纤 SPDIF 数字音频输出端口等,除此之外我们常用的CMOS 数据清除按钮也被放置在这里,I/O挡板集成到板子主体上,并且预留了无线网卡的天线位;

此外,主板本身还为前置面板提供了两个USB 3.2 Gen1针脚,可以拓展出4个USB 3.2 Gen1接口,以及两个USB 2.0针脚,6个4针风扇接口等等;

还有一点需要特别提及的是,今年的B550主板普遍都用上了更高速的2.5G有线网卡,B550M Steel Legend当然也不例外,使用了瑞昱的RTL8125BG网卡芯片,最高支持2.5Gb/s的传输速率,用来组超千兆局域网还是不错的。

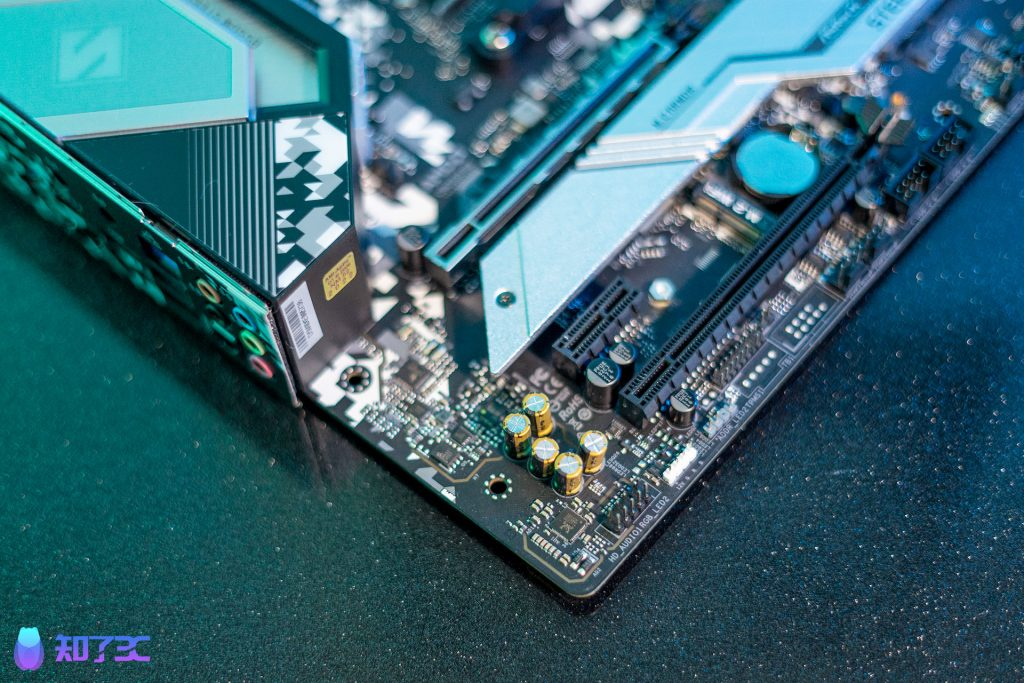

音频方面采用了Nahimic Audio音效技术,瑞昱ALC1200的芯片,支持7.1声道,通过软件可实现静态噪音抑制、回声消除等多种功能,非常实用;

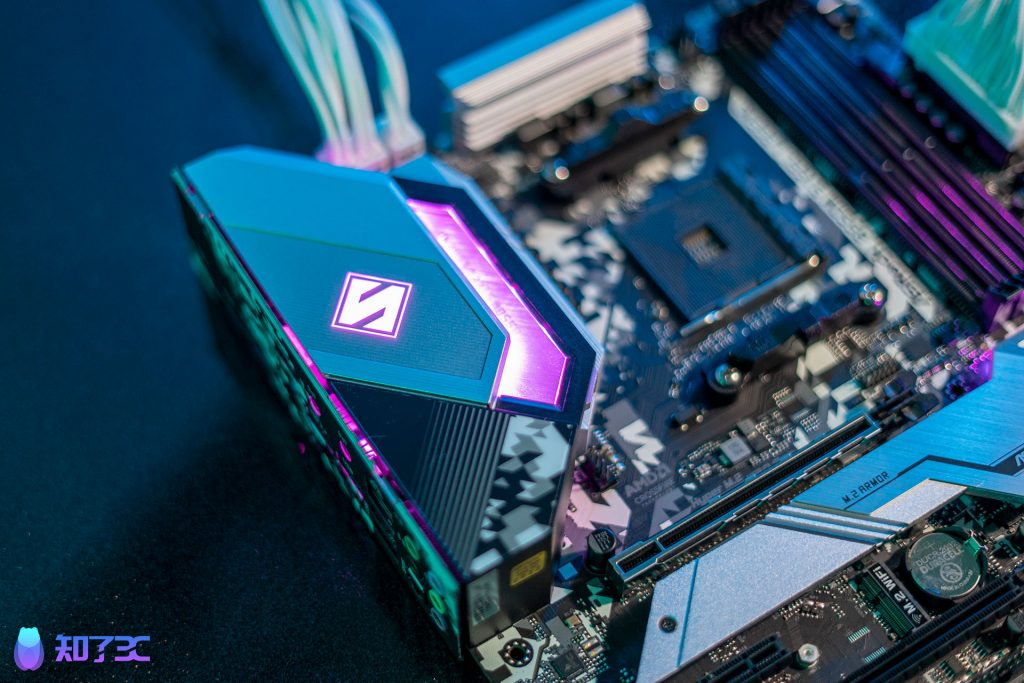

点亮之后,板子自带的灯效也十分好看,利用华擎的ROLYCHROME SYNC灯光同步技术,可以对主板本身和接驳到主板RGB LED针脚上的外围硬件进行灯效同步,方便用户打造属于自己的灯光效果;

说了这么多,想必大家都想知道这板子实际点亮后效果如何了?下面我们就来为大家测试一番。

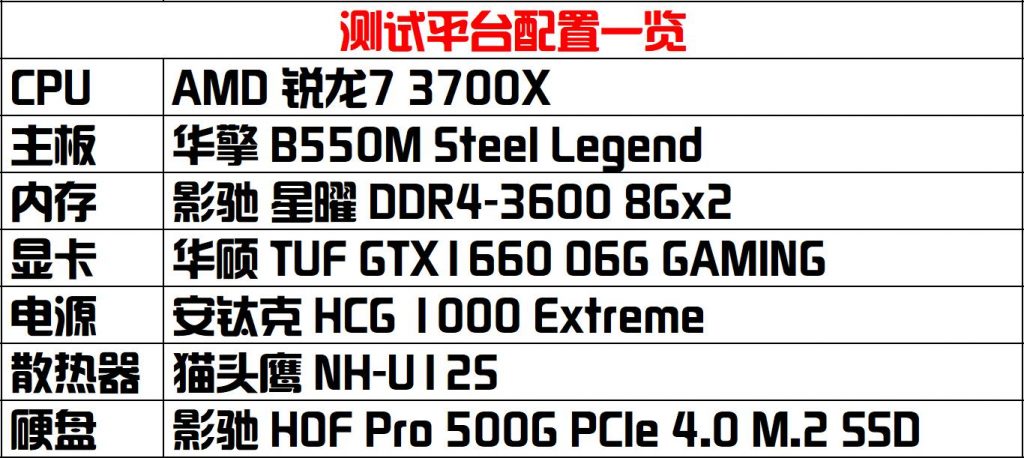

先来看一眼测试平台,CPU方面我采用了AMD三代锐龙最主流的高端产品锐龙7 3700X,8核16线,3.6-4.4GHz高频,来试试看华擎B550M Steel Legend能否发挥出它应有的性能;

搭配影驰家的高频内存,两条影驰星曜 DDR4-3600 8GB,RGB灯效流光溢彩,CL18-22-22-42低时序,3600MHz高频,严选颗粒,终身保固,用来测试这块板子在使用高频内存时的稳定性;

还有同是影驰家的HOF Pro 500G PCIe 4.0 M.2 SSD,用来测试PCI-E 4.0×4通道的效能,这个盘采用的是群联的方案,读写能破4GB/s,直逼5G,看看它在B550M Steel Legend上会有何表现?

以及安钛克家的HCG 1000 Extreme 1000W 80PLUS金牌电源,全模组设计,日系电容,高于金牌的转化效率,840W的+12V输出功率,为整机提供充足稳定的电力。

下面来看测试结果,先上两项关于CPU性能的测试成绩;

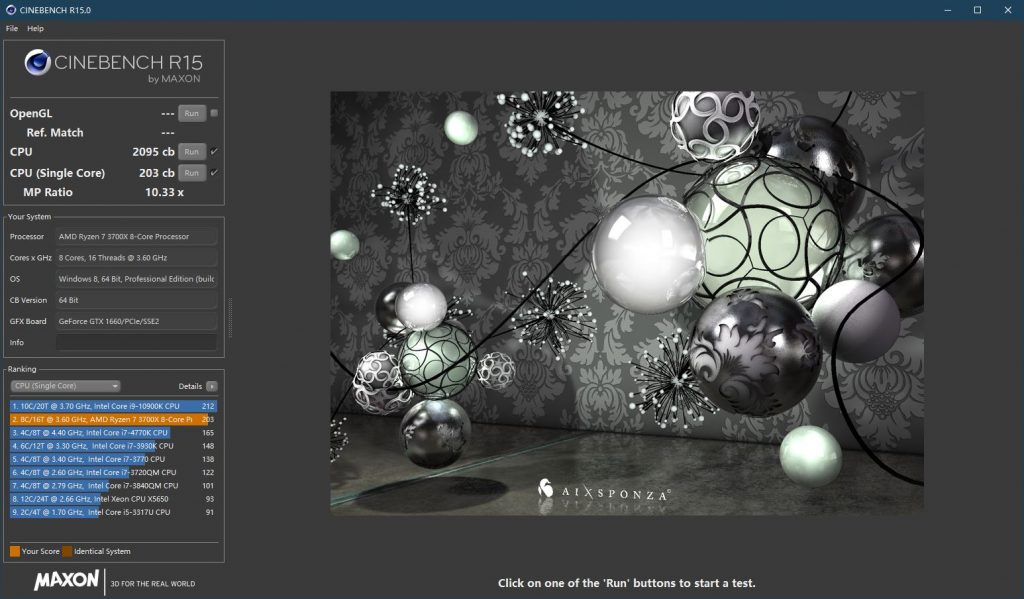

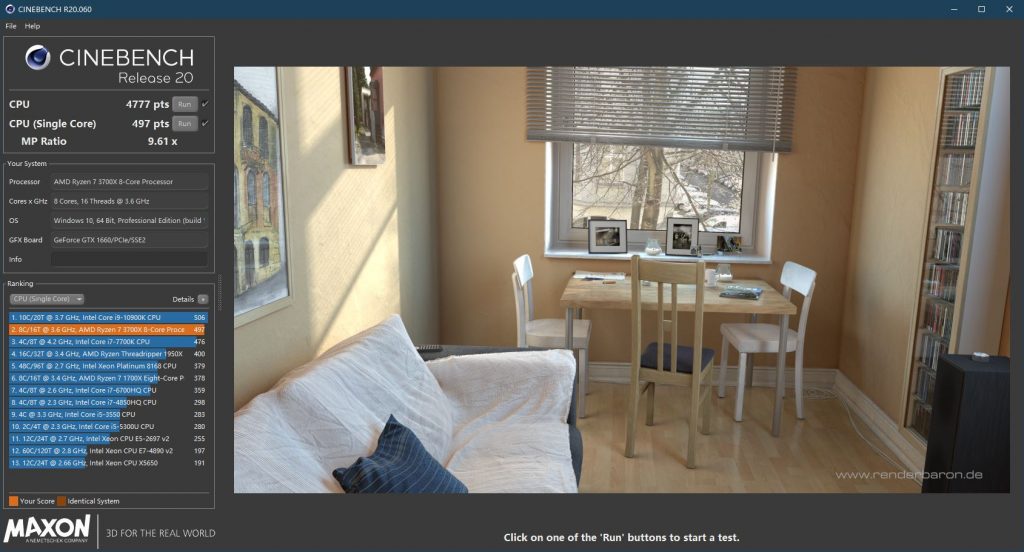

Cinebench R15/R20,两项关于CPU单/多核性能的benchmark,R15单核203分,多核2095分,R20单核497分,多核4777分,对比我们以往的测试成绩,分数相差无几,可见华擎B550M Steel Legend能够将3700X的性能完整的发挥。

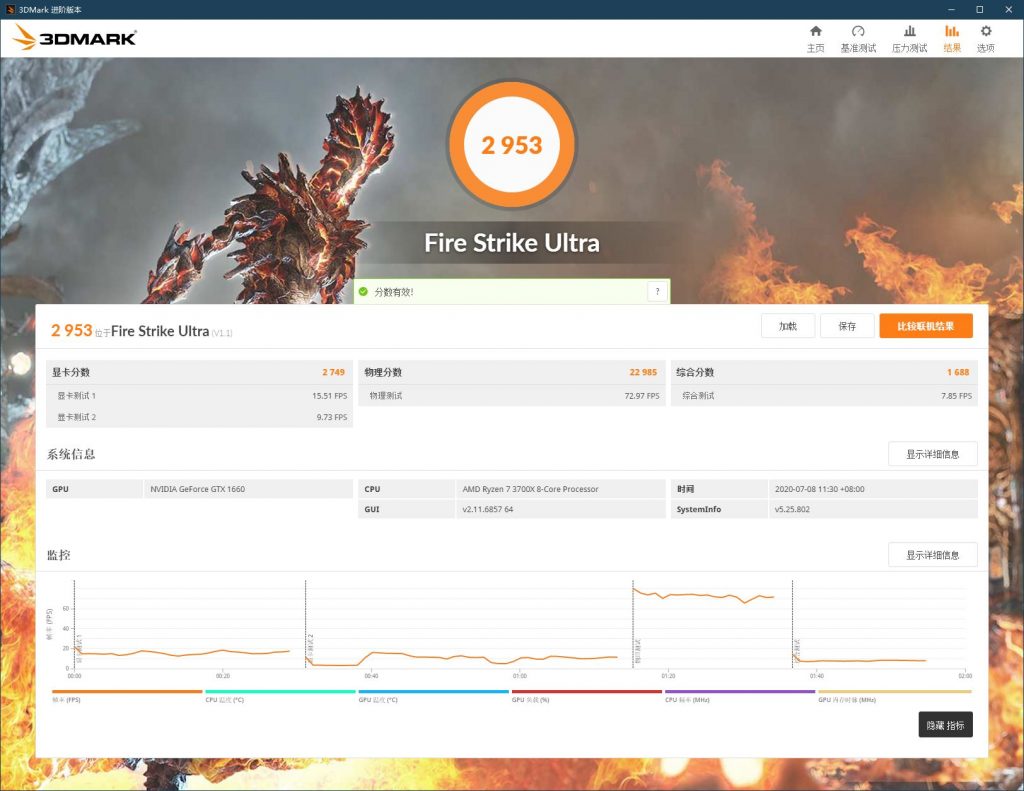

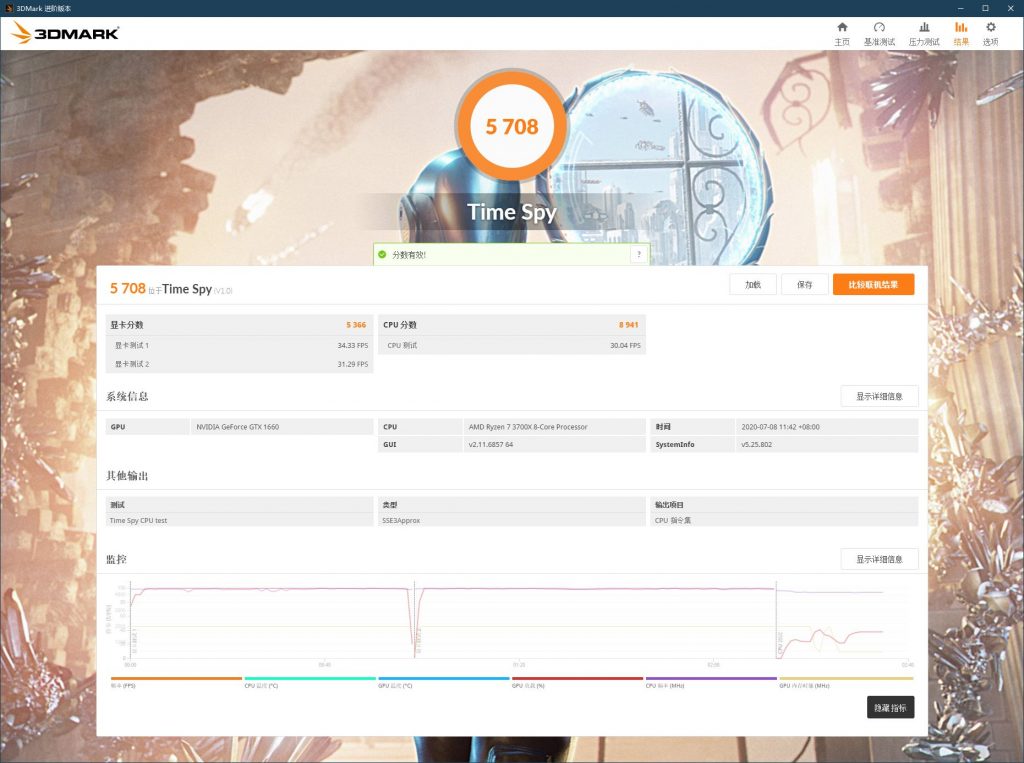

除此之外还有两项关于3DMark的基准测试,Fire Strike Ultra和Time Spy,供大家对比参考;

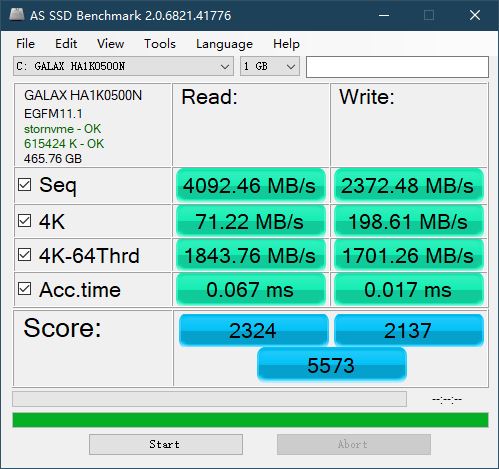

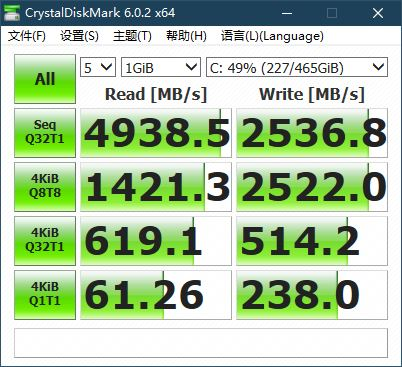

以及大家普遍比较关心的PCI-E 4.0平台硬盘性能,读取4000+MB/s,写入2300+MB/s,4K随机读写表现也是M.2 SSD中的翘楚,这样的读写性能令人十分满意,B550的板子就是这点好,搭配三代锐龙能支持PCI-E 4.0,板厂在后续的BIOS中也会给到持续优化(B450等主板虽然老版BIOS支持PCIe4.0,但厂商后续将不会提供支持),给后续的升级提供了很多想象的空间;

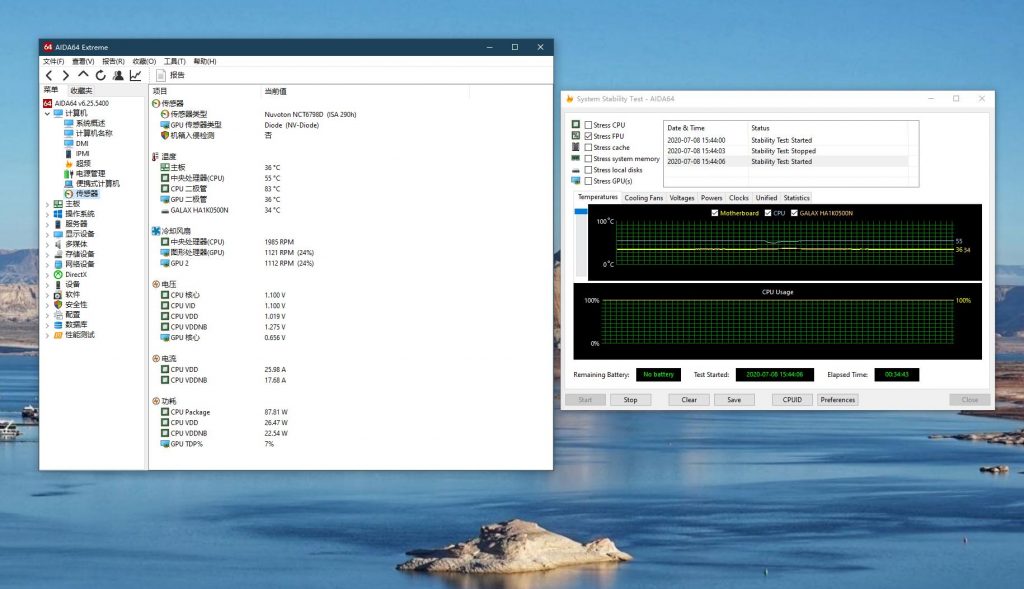

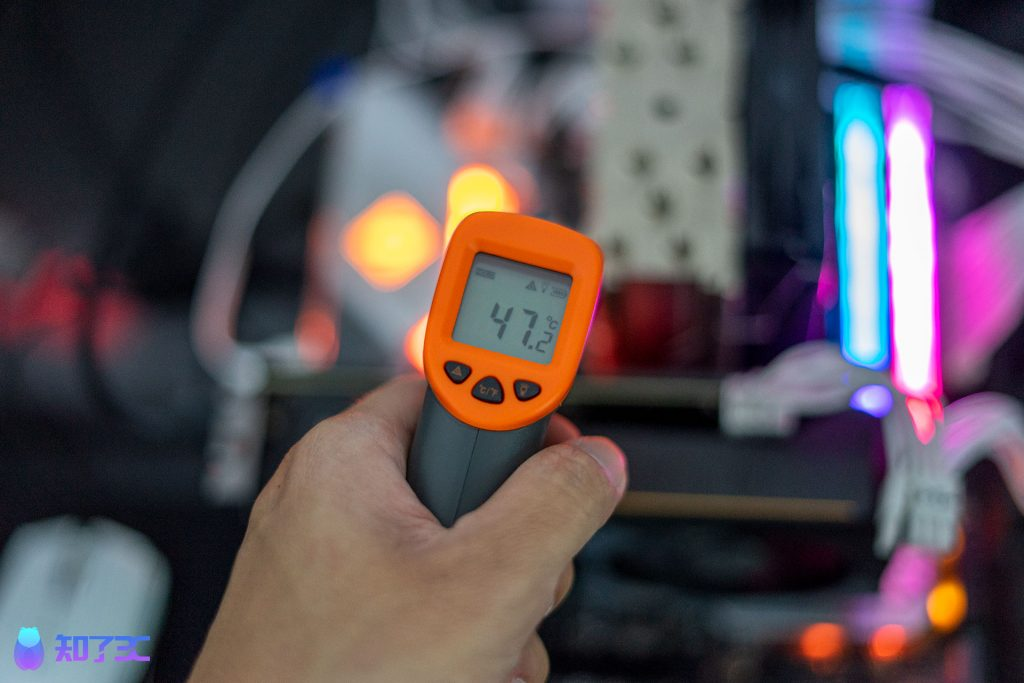

同时,为了验证华擎B550M Steel Legend的平台稳定性,我在对CPU进行了30多分钟的FPU拷机之后用红外线测温枪测量了此时供电模组的温度;

此时供电模块部分的最高温度大约去到了47℃左右,表现很好,看来散热模块的作用还是很大的;

相信大家看完了前文的介绍和测试后此时对这块板子已经有了大致的了解,总的来说华擎B550M Steel Legend是一片各方面素质都相当不错的B550主板,不论是外观、性能还是扩展等方面表现都十分优秀;定价方面,这款产品在一众竞品中也算得上颇具竞争力,如果你此时打算入手三代锐龙平台,又想使用PCI-E 4.0 M.2 SSD的话,不妨可以考虑考虑这款产品。
